OPTIMESS WSH

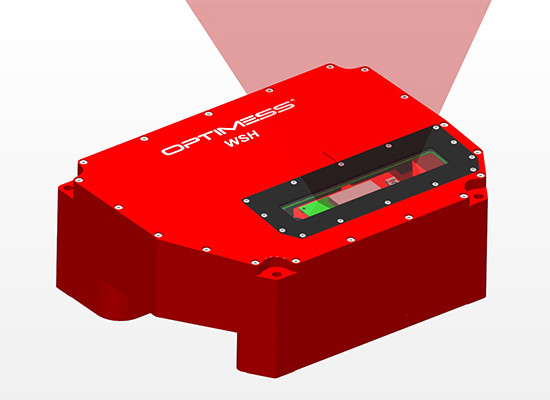

L’OPTIMESS WSH est un scanner laser ultra-précis et ultra-rapide, spécialement conçu pour mesurer la position du fil de contact sur les véhicules ferroviaires. Grâce à sa haute fréquence de mesure et à sa grande précision, ce scanner laser innovant et robuste fournit des résultats fiables, même dans des conditions difficiles. Grâce à ses différentes options de protection et à son interface intelligente, il est idéal pour une utilisation dans des environnements exigeants tels que la mesure de la position du fil de contact sur les véhicules ferroviaires.

Caractéristiques

  • Fréquence de mesure maximale : 1 MHz (un million de points par seconde)
  • Vitesse de rotation : jusqu’à 400 profils par seconde
  • Plage de mesure : jusqu’à 5 mètres
  • Angle de balayage : 60 degrés
  • Sensibilité à la lumière du soleil : insensible
  • Classe de protection : IP 67 (étanche à la poussière et protégé contre l’immersion temporaire)
  • Plage de températures de fonctionnement : -20 à +50 °C
  • Chauffage intelligent des vitres : empêche la formation de buée sur les vitres de protection en cas d’humidité élevée.
    – humidité de l’air élevée.

Interface

  • Connexion : connecteurs robustes Core Series™ de Fischer®, conformes à la norme IP68 même lorsqu’ils sont débranchés.
  • Alimentation et transfert de données : Deux câbles séparés.
  • Transfert de données : Par Gigabit-Ethernet (GigE).
  • Traitement des données de mesure : Traitement simple grâce au SDK fourni.

L’OPTIMESS WSH est principalement utilisé dans le monde entier pour mesurer la position du fil de contact. Il est typiquement installé sur le toit des véhicules ferroviaires. Une compensation supplémentaire des mouvements du véhicule peut être réalisée en option avec des capteurs OPTIMESS 2D. Les autres applications concernent tous les domaines où une mesure précise des surfaces est nécessaire.

Options

  • Boîtier de protection: offre une protection mécanique et étend la plage de température grâce à une ventilation interne.
  • Ventilation: permet une utilisation en dehors des températures de fonctionnement standard.
  • Airknife: maintient la vitre de protection propre grâce à un puissant flux d’air.
  • Shutter: ferme et protège le verre de protection lorsqu’il n’est pas utilisé.

Caractéristiques techniques

Ouverture
60°
Fréquence de mesure max.
1 MHz
Fréquence de balayage
10…400 Hz
Zone de mesure
0.5…5 m
Incertitude de mesure*
0.4 mm
Linéarité
±2 mm
Résolution angulaire
0.01°
Précision angulaire
±0.0025°
Humidité
5% - 95%, non condensant
Etanchéité
IP65
Environnement lumineux
Obscurité jusqu’à ‘ensoleillement
Plage température
-20°C bis 50°C
Classe
1
Longueur d‘onde
660nm
Tension d‘alimentation
20…30 V DC
Puissance
< 40 W
Transfert de données
Passive PoE, Ethernet 100/BASE-T
Dimensions
242 x 330 x 122 mm
Poids
12 kg

*Valeur 1-Sigma à une distance de mesure de 5m, cible blanche (80%) fréquence de mesure 200 kHz

OPTIMESS WSH
Mesure
Conditions environnementales
Laser
Connexion
Boitier
OPTIMESS WSH
Ouverture
Fréquence de mesure max.
Fréquence de balayage
Zone de mesure
Incertitude de mesure*
Linéarité
Résolution angulaire
Précision angulaire
Humidité
Etanchéité
Environnement lumineux
Plage température
Classe
Longueur d‘onde
Tension d‘alimentation
Puissance
Transfert de données
Dimensions
Poids
OPTIMESS WSH
60°
1 MHz
10…400 Hz
0.5…5 m
0.4 mm
±2 mm
0.01°
±0.0025°
5% - 95%, non condensant
IP65
Obscurité jusqu’à ‘ensoleillement
-20°C bis 50°C
1
660nm
20…30 V DC
< 40 W
Passive PoE, Ethernet 100/BASE-T
242 x 330 x 122 mm
12 kg

*Valeur 1-Sigma à une distance de mesure de 5m, cible blanche (80%) fréquence de mesure 200 kHz
